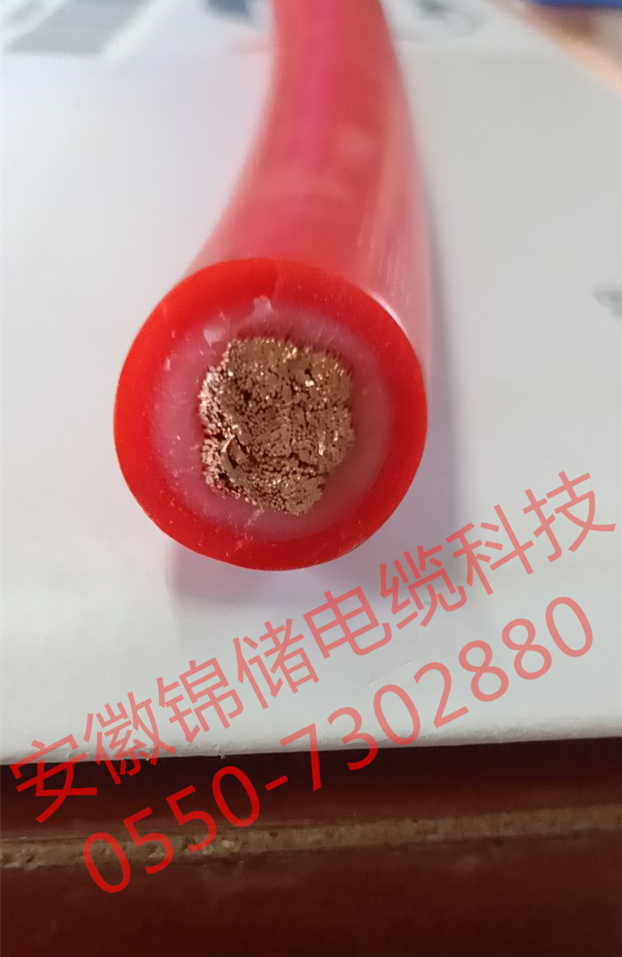

YDGR電纜額定電壓0.6/1kV及以下硅橡膠絕緣硅橡膠護套電力電纜

1　范圍

本規范規定了高溫環境或有酸堿腐蝕等場合下使用的額定電壓0.6/1kV擠包硅橡膠絕緣硅橡膠護套電力電纜的產品名稱,結構,尺寸和試驗方法,檢驗規則。

1.1　額定電壓 rated voltage

電纜的額定電壓是電纜設計,使用和進行電性能試驗用的基準電壓。

額定電壓用U₀/U表示。

U₀表示任一主絕緣導體與“地”（金屬屏蔽,金屬套或周圍介質）之間的電壓有效值；U為多芯電

纜或單芯電纜系統任意兩相導體之間的電壓有效值。

在交流系統中,電纜的額定電壓應至少等于使用電纜的系統的標稱電壓,這個條件對U₀和U值都適用；在直流系統中,該系統的標準電壓應不大于電纜額定電壓的1.5倍。

系統的工作電壓應不大于系統額定電壓的1.1倍。

1.2　尺寸值（厚度,截面積等）定義

1.2.1　標稱值　nominal value
　　指定的量值并經常用于表格之中,在本規范中通常標稱值引伸出的量值考慮規定公差,通過測量進行檢驗。

1.2.2　近似值　 approximate value

一個既不保證也不檢查的數值,例如由于其他尺寸值的計算。

1.2.3　中間值　 median value
　　將試驗得到的若干數值以遞增（或遞減)的次序依次排列時,若數值的數目是奇數,中間的那個值為中間值：若數值的數目是偶數,中間兩個數值的平均值為中間值。

1.2.4　假設直徑　 fictitious value
　　按GB/T 12706.1-2002 附錄A計算所得的值。

1.3　 有關試驗的定義

1.3.1　例行試驗 　routine tests
　 由制造方在成品電纜的所有制造長度上進行的試驗,以檢驗所有電纜是否符合規定的要求。
3.3.2　抽樣試驗　 sample tests
　　由制造方進行,按規定的頻度在成品電纜試樣上,或在取自成品電纜的某些部件上進行的試驗,以檢驗電纜是否符合規定要求。
3.3.3　型式試驗　 type tests
按一般商業原則對本規范所包含的一種類型電纜在供貨之前所進行的試驗,以證明電纜具有能滿足預期使用條件的良好性能。該試驗的特點是：除非電纜材料或設計或制造工藝的改變可能改變電纜的特性,試驗做過以后就不需要重做。

2　使用特性

2.1　額定電壓：U₀/U為0.6/1kV

2.2　電纜導體較高額定工作溫度：正常運行時,180℃；短路（較長持續 5s）時：350℃。

2.3　電纜的允許彎曲半徑

——無鎧裝層的電纜,應不小于電纜外徑的6倍；

——有鎧裝或屏蔽結構的電纜,應不小于電纜外徑的12倍。

3　電纜型號和產品表示方法及電纜規格

3.1　型號

YDGR電纜3*10 1*6/3*16 1*10/3*25 1*16mm2

電纜常用型號如表1

表1 電纜型號

3.2　代號

3.2.1　導體代號

第1種,第2種銅導體 （T）省略

第5種導體（軟結構） R

3.2.2　絕緣代號

硅橡膠絕緣 G

3.2.3　護套代號（包括擠包的內襯層和隔離套等）

硅橡膠護套 G

3.2.4　鎧裝代號

雙鋼帶鎧裝 2

細圓鋼絲鎧裝 3

雙非磁性金屬帶鎧裝 6

非磁性金屬絲鎧裝 7

3.2.5　外護套代號

硅橡膠護套 G

3.3　表示方法

產品用型號,規格及本規范編號表示。

3.3.1　產品型號的組成和排列順序如下

外護套

鎧裝層

內護層

導體（第1種,第2種銅導體省略）

絕緣
